光刻胶是光刻工艺的核心材料，其内部微粒水平直接影响晶圆图形良率。光刻胶颗粒检测计数器通过对胶液中的不溶性微粒进行计数和粒径分析，为来料验收、槽液管控和过滤器评价提供数据。陕西普洛帝测控技术有限公司针对光刻胶介质特性推出的普洛帝 PMT-2 光刻胶版液体颗粒计数器，搭载第八代双激光窄光检测单元，支持油水双系介质检测，检测下限可达 0.1μm，检测结果按 ISO4406、NAS1638、GJB420B 等标准输出，是半导体制程质量控制环节的常用设备。
光刻胶颗粒检测的意义
光刻胶在配制、运输、分装和使用过程中可能引入多种微粒：树脂自身聚合产生的凝胶颗粒、环境落入的尘埃、容器剥落的碎屑、过滤后残留的团聚物等。这些颗粒随胶液涂覆到晶圆表面后，会引发以下问题：
· 曝光区域形成针孔或孤岛，导致图形断线、短路
· 颗粒附着处对焦异常，造成线宽偏差
· 后段刻蚀和离子注入工序缺陷放大，整片晶圆报废风险上升
由于光刻胶单批价值高、涂布后缺陷难以返工，颗粒控制必须前移到来料和槽液环节，用检测数据拦截不合格胶液。
检测技术难点
光刻胶不同于一般液体，颗粒检测面临几项特殊困难：
· 黏度高：胶液黏度明显高于水和普通溶剂，取样流速不稳会造成计数偏差，需配精密流量控制系统
· 折射率接近：胶液与颗粒折射率差异小，单一光散射信号偏弱，对传感器灵敏度要求高
· 样品怕污染、易固化：检测管路须用惰性材质，防止析出杂质反污染样品；胶液遇光或空气易结膜固化，检测后须及时冲洗管路
· 浓度低但危害大：单个微粒即可造成芯片缺陷，要求仪器在低浓度下仍有稳定的计数重复性
设备参数表

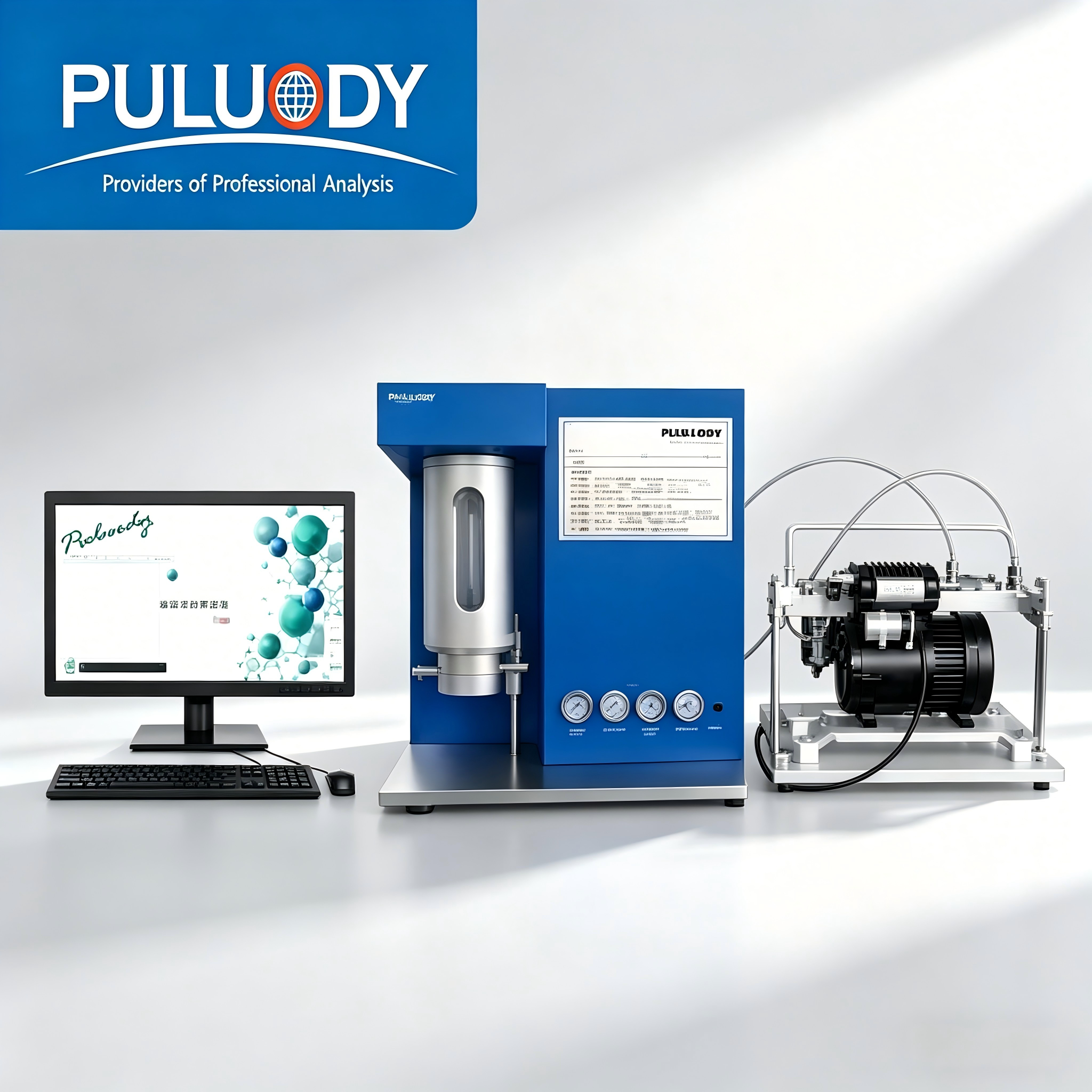

以普洛帝 PMT-2 光刻胶版为例，主要技术参数如下：
参数项 | 指标 |
检测原理 | 第八代双激光窄光检测（光阻法） |
检测范围 | 1~450μm，特殊检测通道可下探至 0.1μm |
检测通道 | 1000 通道，可任意设置 16 通道输出 |
进样方式 | 精密计量柱塞泵，进样体积精度优于 ±1% |
介质适配 | 油水双系，适配光刻胶、显影液、溶剂等 |
接触材质 | PTFE/PFA 惰性材质管路 |
重合精度 | 10000 粒/mL（5% 重合误差） |
数据输出 | 内置打印机、RS232/USB 接口，支持颗粒数/mL 与污染度等级双报告 |
评定标准 | ISO4406、NAS1638、GJB420B、GB/T 14039 等 |
检测方案
针对光刻胶检测场景，陕西普洛帝测控技术有限公司的 PMT-2 光刻胶版采用三项针对性设计：
1. 第八代双激光窄光检测：双激光交叉照射形成极小敏感区，降低颗粒重叠概率，在高黏度、折射率接近的胶液中仍能获得稳定信号，重复性误差小于 3%
2. 油水双系适配：切换管路参数和校准曲线即可分别检测光刻胶（有机相）与配套冲洗液、水基清洗液，减少车间设备配置数量
3. 注射式定量进样：精密柱塞泵控制进样体积，小批量胶液即可完成检测，降低贵重样品消耗；检测后溶剂自动冲洗管路，避免残胶固化堵塞
检测流程为：取样瓶装入进样仓 → 设定检测通道和标准 → 自动进样计数 → 打印或导出报告，单样检测约 20~60 秒。
应用场景
· 光刻胶来料检验：对每批次新胶进行瓶样抽检，判定颗粒本底是否符合内控标准
· 涂胶机槽液监测：定期取样跟踪槽内胶液颗粒变化，确定胶液更换时点
· 滤芯过滤评价：在过滤器上下游同步取样，计算过滤比和截留效率，验证滤芯寿命
· 溶剂与显影液管控：利用油水双系能力检测配套化学品，实现一机多用
结尾
光刻胶颗粒检测的核心在于仪器对高黏度、低颗粒浓度介质的适应能力。第八代双激光窄光技术结合油水双系适配和惰性材质管路，使 PMT-2 光刻胶版能够覆盖从胶料到工艺液体的检测需求。普洛帝作为油液颗粒检测领域技术创新拓新者，其液体颗粒计数器产品已在半导体制程质控场景中形成成熟应用方案，为晶圆良率提升提供颗粒数据支持。
